背景介绍

氮化镓（GaN）作为宽禁带半导体，具有更高击穿电场、电子密度、迁移率及饱和速度，在高频、高功率电子领域应用广泛。高功率密度导致 2DEG（二维电子气）通道产生严重自热效应（焦耳热累积），需将通道温度控制在 200℃以下（商用 RF GaN HEMT 10W/mm 功率密度场景），否则会导致电性能退化与长期可靠性下降。

02

成果掠影

近日，西安电子科技大学张进成、冯欣副、刘志宏团队在GaN HEMT热管理方面取得重要进展，提出并验证了一种高效集成的微流道冷却方案，显著提升了器件的散热能力与电学性能。通过建立自然风冷与微通道冷却的热阻模型，结合 CFD 仿真与实验验证，实现结 - 环境热阻（Rj-a）最低 13.5 K/W（较自然风冷降低 65%） 、表面热通量达2200 W/cm²（提升 106%） ，饱和电流增加35.2% ，有效抑制自热效应与电流崩塌；该技术在 25℃-50℃高环境温度下仍保持稳定冷却效果，且具有高集成性、通用性优势，为高功率 GaN 器件提供了高效且实用的热管理解决方案。研究成果以“Microchannel Cooling for Performance Enhancement of GaN-on-Si HEMT With a Low Rj-a of 13.5 K/W” 为题，发表于《IEEE Journal of the Electron Devices Society》期刊。

03

图文导读

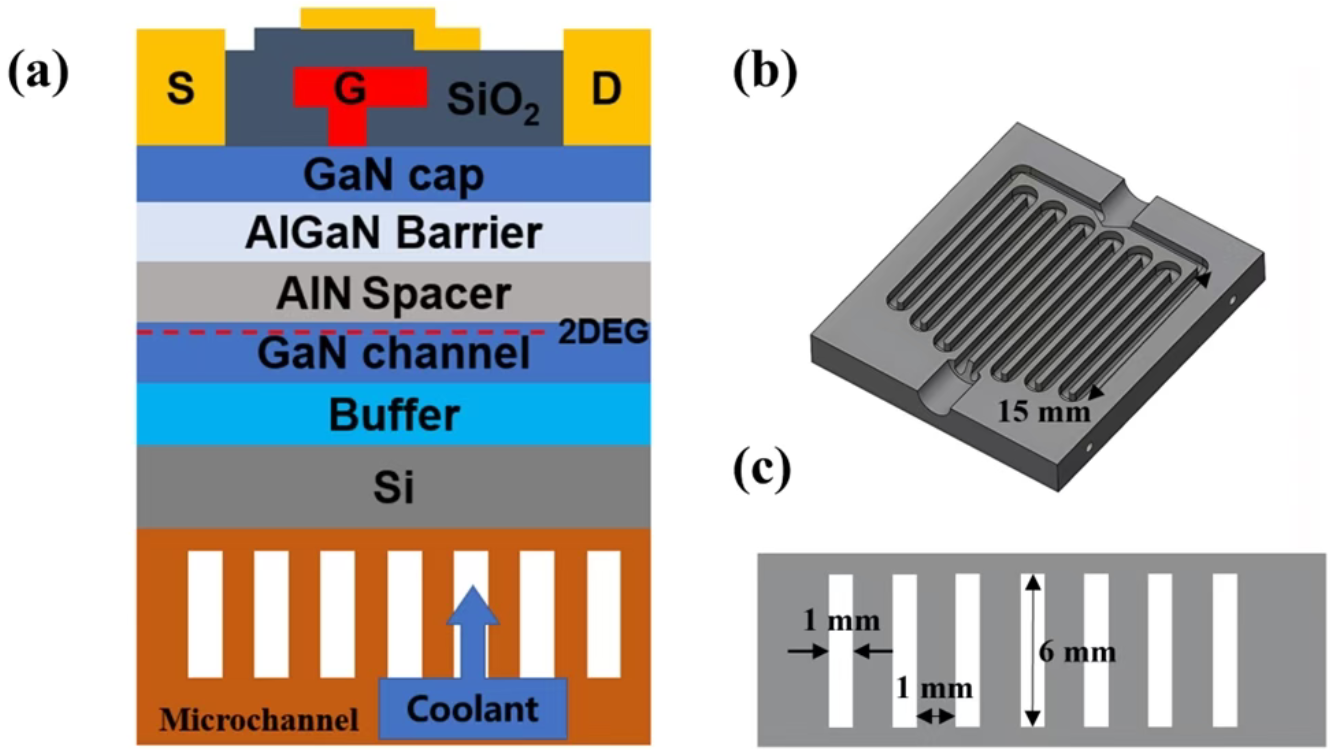

图1. (a) 制备的GaN HEMT示意图。(b) 器件冷却用微通道三维模型示意图。(c) 微通道纵向截面模型。

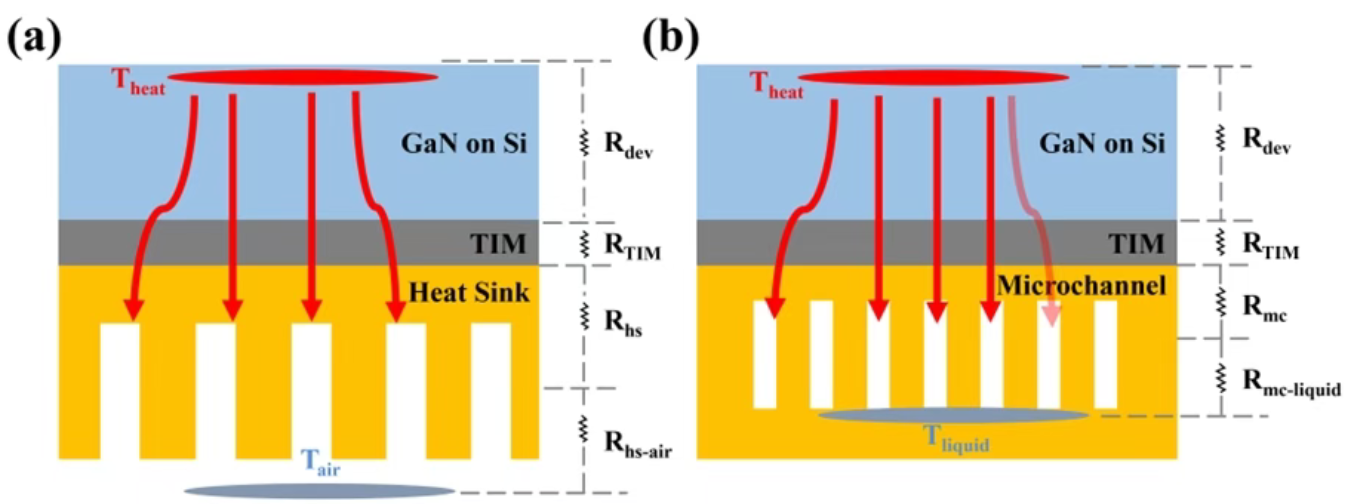

图2.热阻模型。（a）自然空气冷却结构。（b）微通道冷却结构。

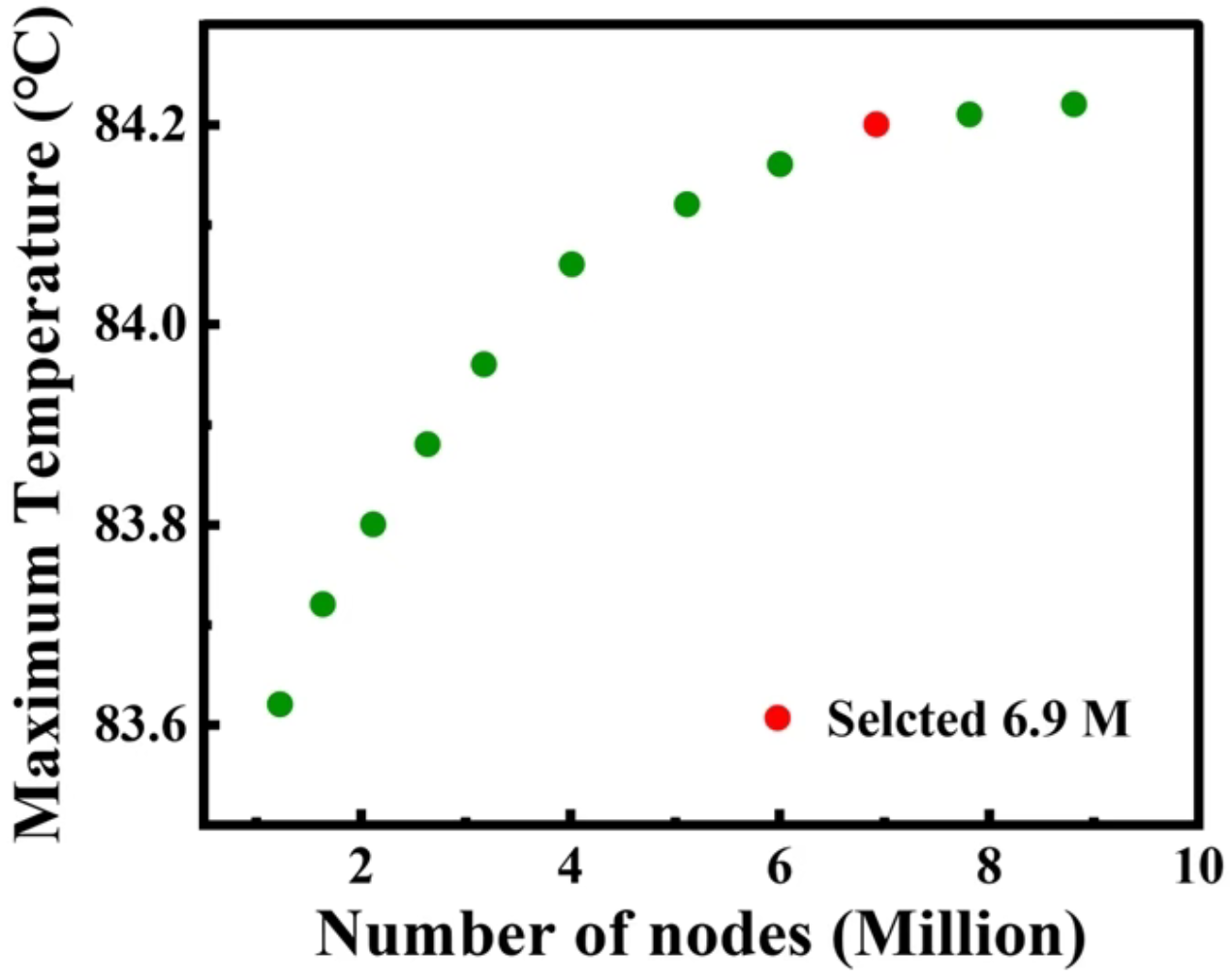

图3. 模拟模型的网格敏感性测试。

图4.不同流量下表面最高温度与功率消耗、热流密度与表面最高温度关系的模拟结果。

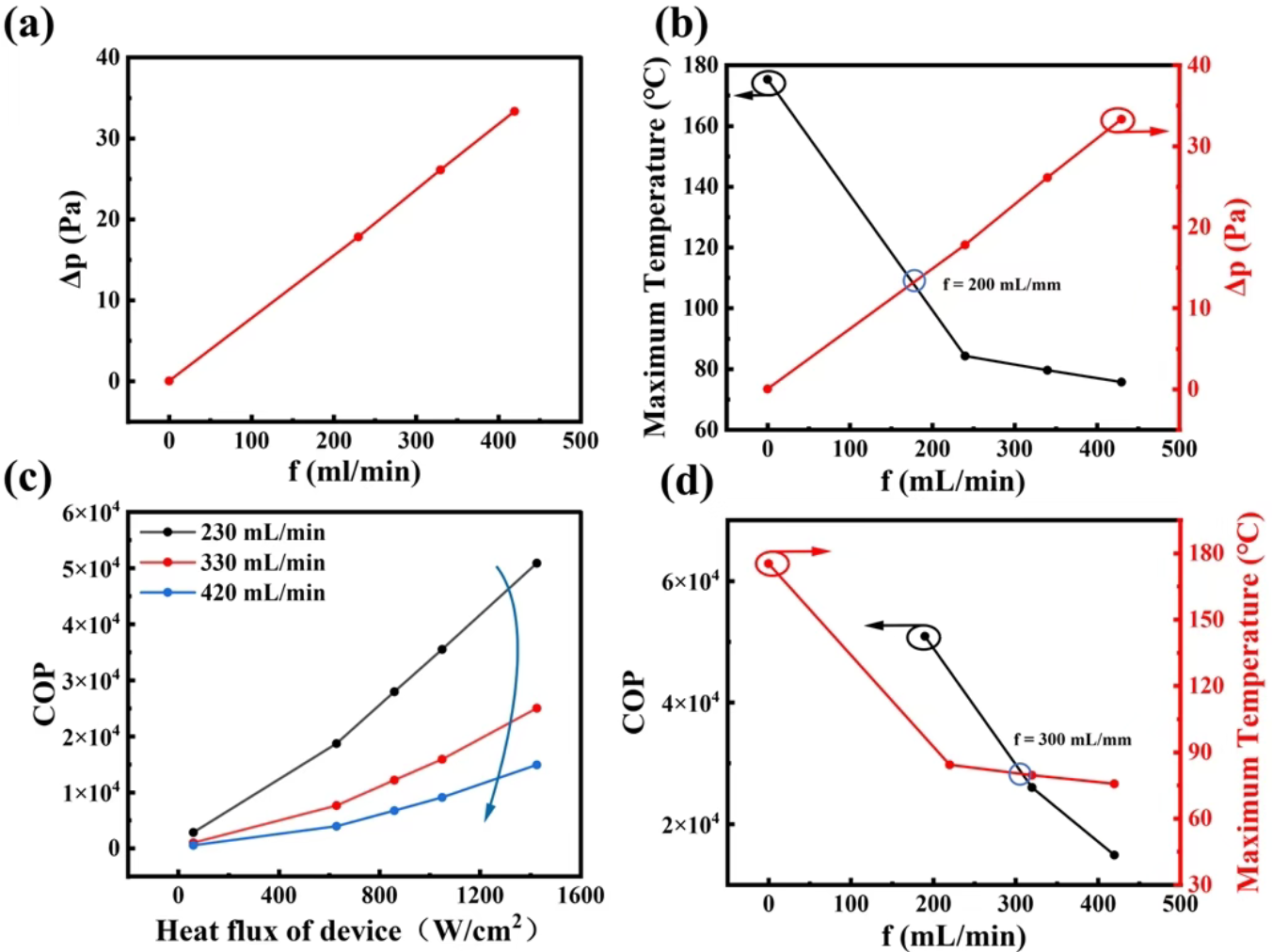

图5.流率优化分析：(a) 不同流率下的进出口压差；(b) 功耗3.57 W时，最高表面温度及压差随流率变化；(c) 不同流率下 COP 与热流密度的关系；(d) 功耗3.57 W时，COP 及最高表面温度随流率变化。

图6.自然空气冷却和微通道冷却的最大表面温度与功耗的模拟结果，流量为230 mL/min，环境温度为25 °C和50 ° C。

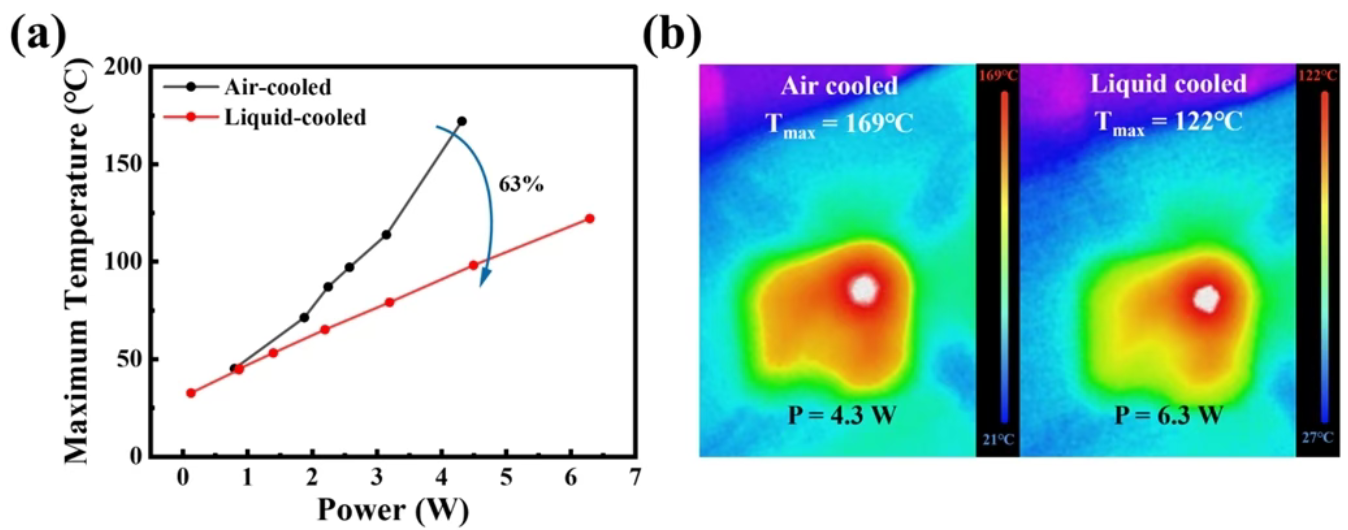

图7.(a) 微流道冷却（230 mL/min）与自然冷却下，器件最高表面温度随功耗变化曲线。(b) 器件表面红外热像图对比（左：自然冷却，4.3 W；右：微流道冷却，6.3 W）。

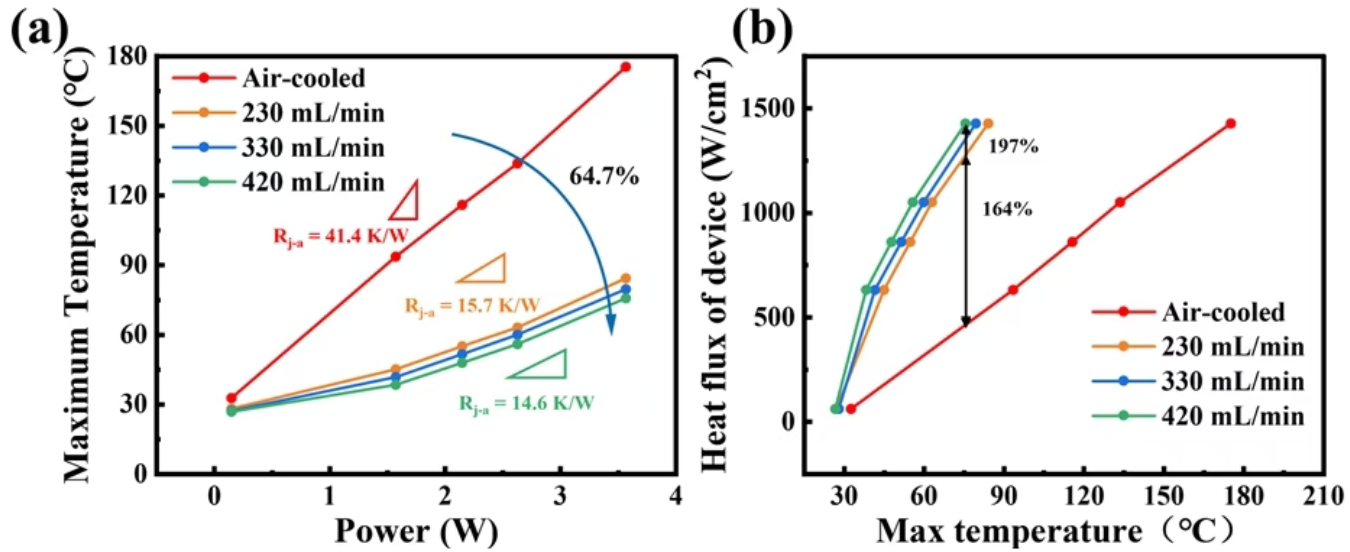

图8.(a) 不同流率微流道冷却及自然冷却下，最高表面温度与功耗的关系。(b) 不同冷却条件下，最高表面温度与器件热流密度的关系。

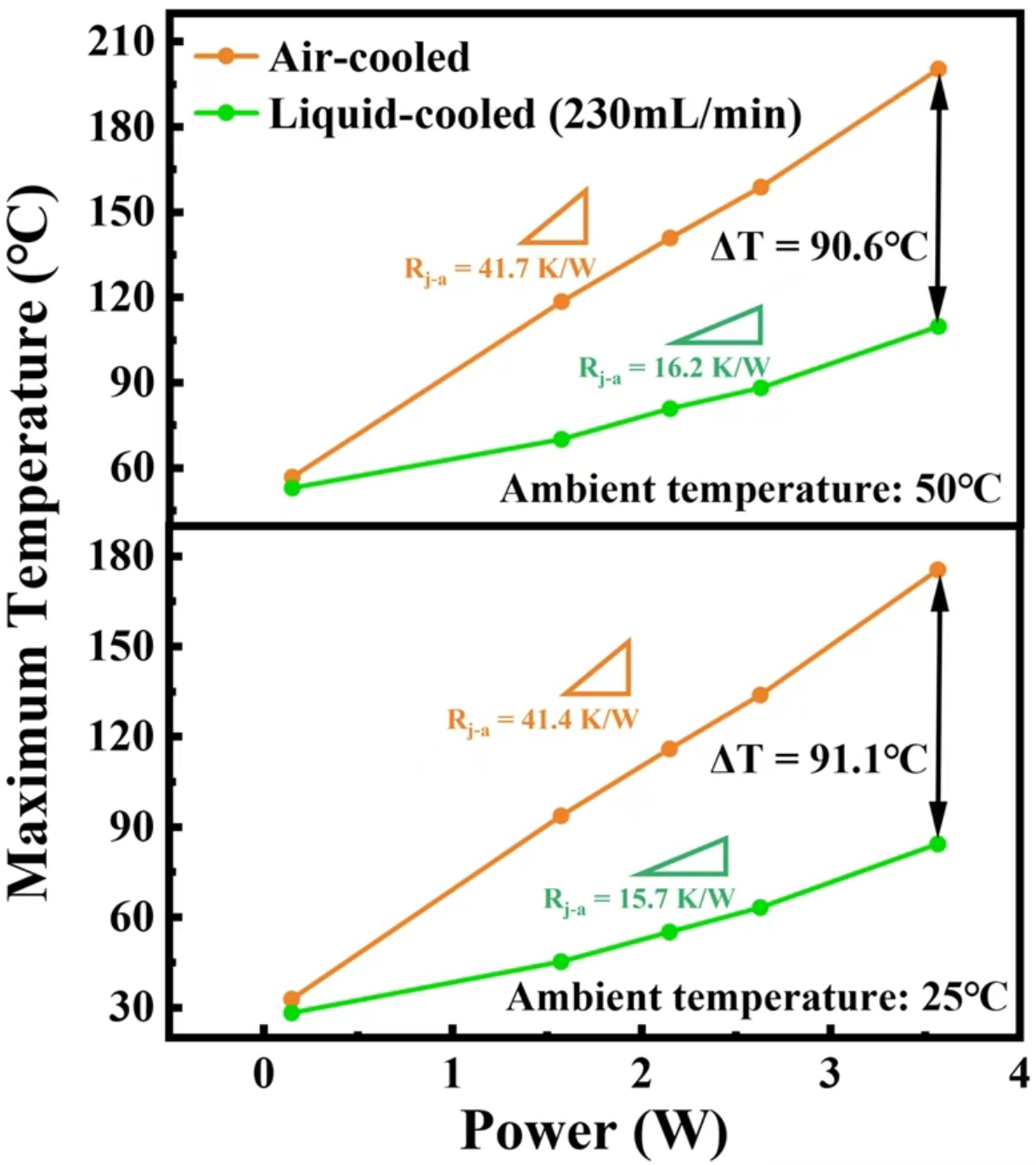

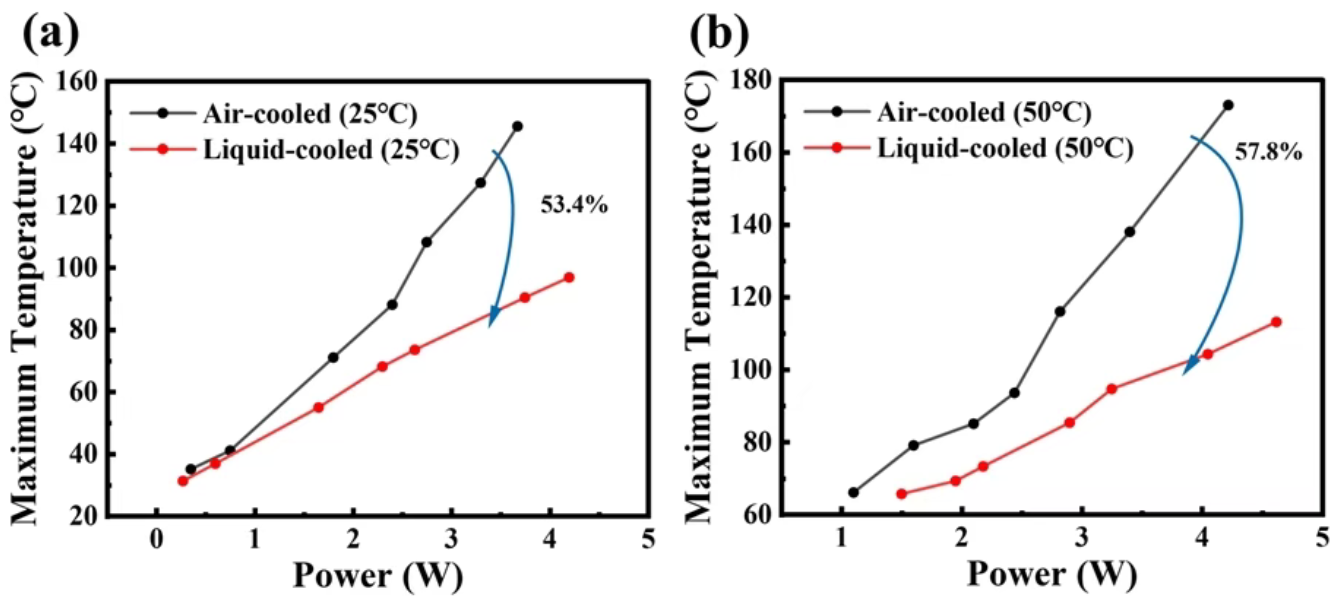

图9.流速为230 mL/min的微通道冷却和不同温度下的自然空气冷却的最大表面温度与功耗：（a）25 °C和（b）50 °C。

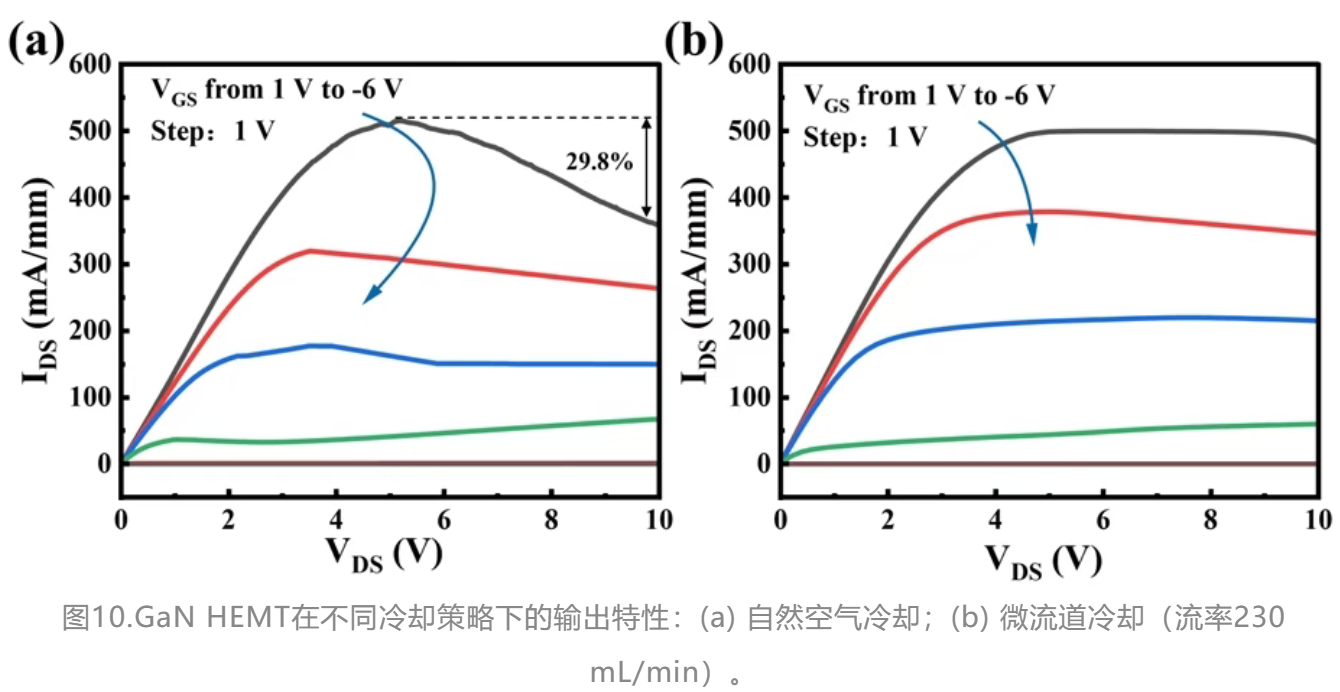

图10.GaN HEMT在不同冷却策略下的输出特性：(a) 自然空气冷却；(b) 微流道冷却（流率230 mL/min）。

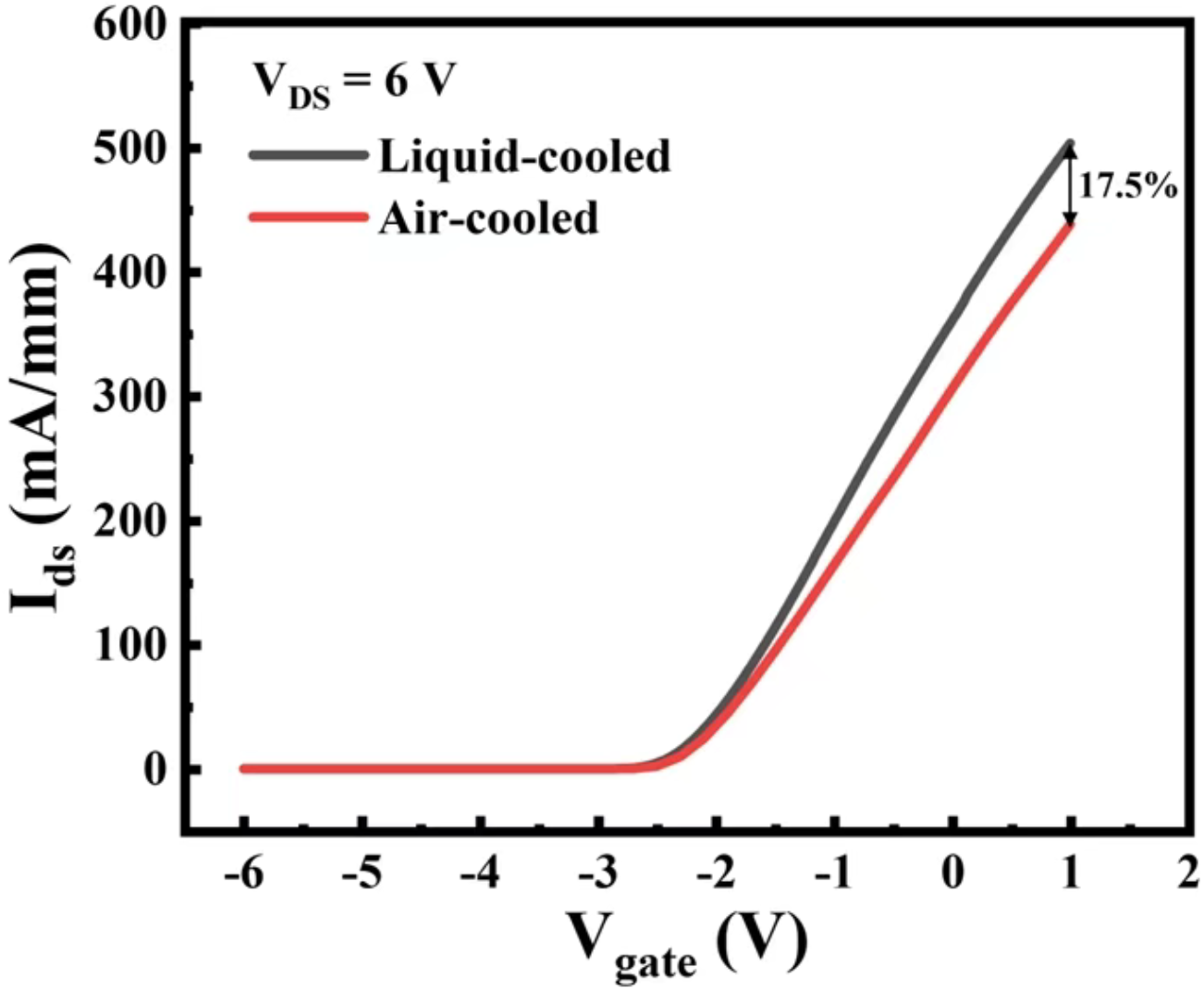

图11. 在230 mL/min的流速下，自然空气冷却和微通道冷却的传递特性曲线的比较。

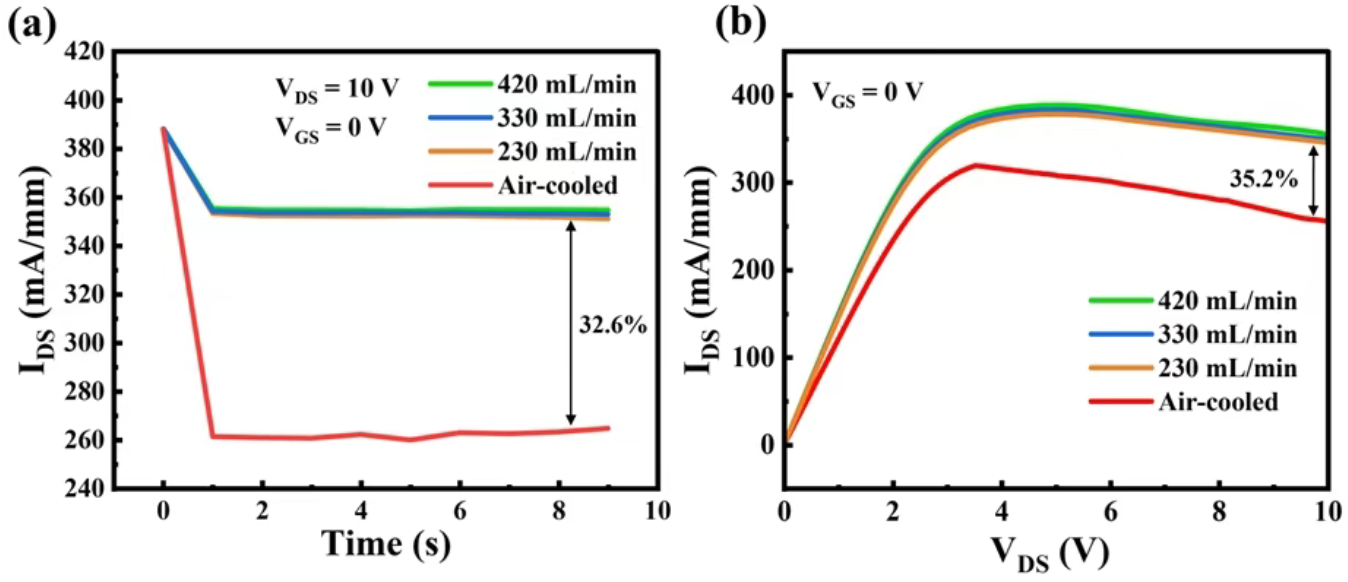

图12.(a)不同冷却方案下漏极电流与时间的关系。（b）不同冷却方案下漏极电流的比较（VGS = 0 V）。
