新型水冷散热器高效散热又降压,赋能电子器件热管理!

时间:2026年02月14日


来源 | IEEE Transactions on Components, Packaging and Manufacturing Technology

链接 | https://doi.org/10.1109/TCPMT.2026.3662797




01

背景介绍


现代电子器件向高功率、高集成化发展,FinFET 向栅极全环绕纳米片演进带来严峻热挑战,微小温升即会降低器件稳定性和寿命,热界面材料(TIMs) 是芯片 - 散热器热传导的核心关键材料。TIMs 的有效热阻 REFF = RB(体相热阻)+ RC(接触热阻),其中RB=BLT/κTIM,RC为 TIM 与固体界面的接触电阻之和;提升填料负载是提高κTIM、降低RB的常规手段,但高填料负载(>70 vol%)会使复合材料模量提升 1-2 个数量级,降低柔顺性和润湿性,增加 BLT 和RC,形成RB 与 RC 的固有性能权衡。自组装单分子层(SAMs)可实现分子级的表面能调控,但现有研究未系统阐明 SAMs 链长对高负载 TIMs 的分散、流变、界面力学及宏观热性能的传导机制,缺乏可落地的分子设计规则。



02

成果掠影




近日,北京怀柔实验室团队提出了一种新型的水冷散热器,其特点是集成了锯齿形翅片多并联伺服器(ZMPS)流动通道。该结构融合蛇形(强化换热)、平行(降低压降)、螺旋(提升均温性)通道的优势,并引入之字形微结构进一步强化换热;通过数值模拟与实验验证,该散热器在27 L/min 流量下仿真实现2.44 K/kW 热阻、13.9 kPa 压降,实验实测热阻 2 K/kW、压降 13 kPa,相较传统直通道散热器,热阻降低 34.9%、温度均匀性提升 80%、性能评价准则(PEC)提升 2.2 倍,且仿真与实验结果最大误差≤6%,模型可靠性高;研究还阐明了 ZMPS 散热器强化换热、管控压降、提升均温性的核心机制,完成了通道高度的参数优化,并指出了后续多参数协同优化、可靠性验证等研究方向,为高功率电子器件热管理提供了高效且实用的解决方案。研究成果以“Design and Evaluation of the Zigzag-fin Multiparallel Serpentine Heat Sink for IGCTs” 为题,发表于《IEEE Transactions on Components, Packaging and Manufacturing Technology 》期刊。




03

图文导读

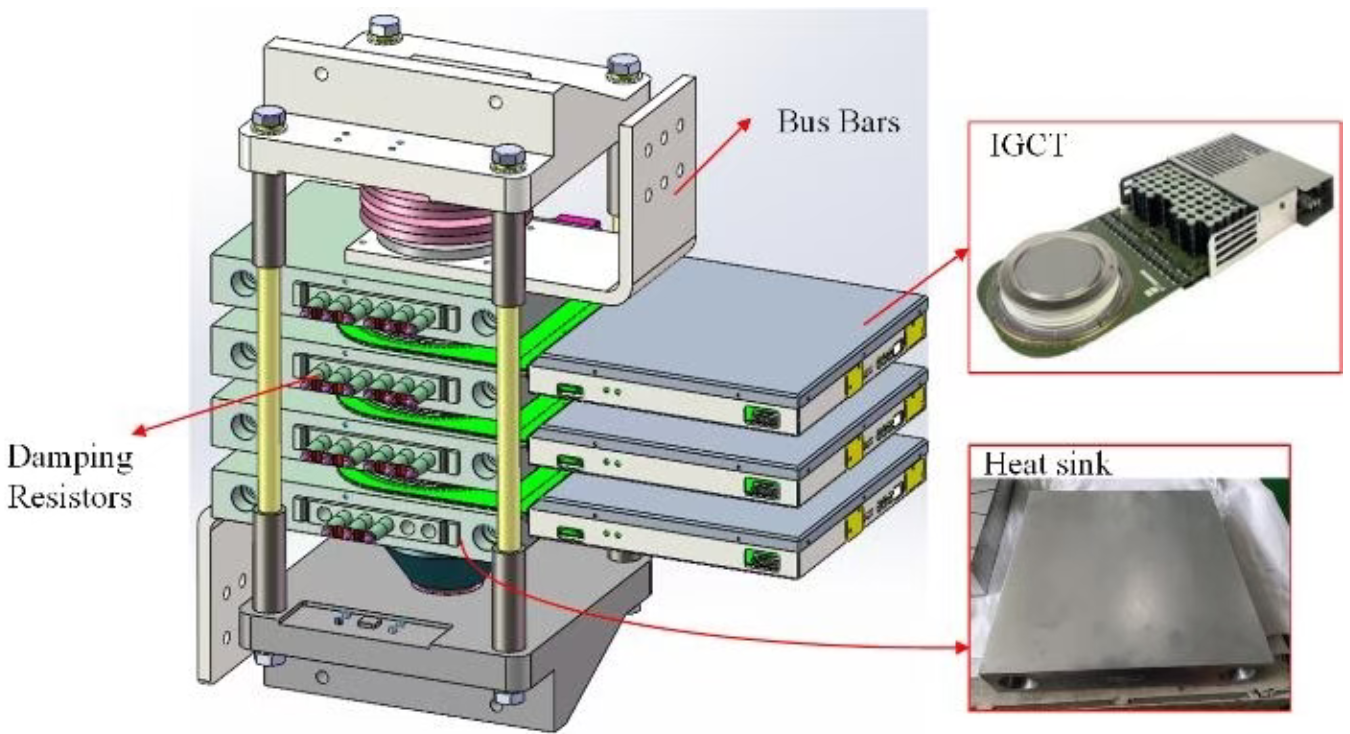

图1.阀门结构示意图。

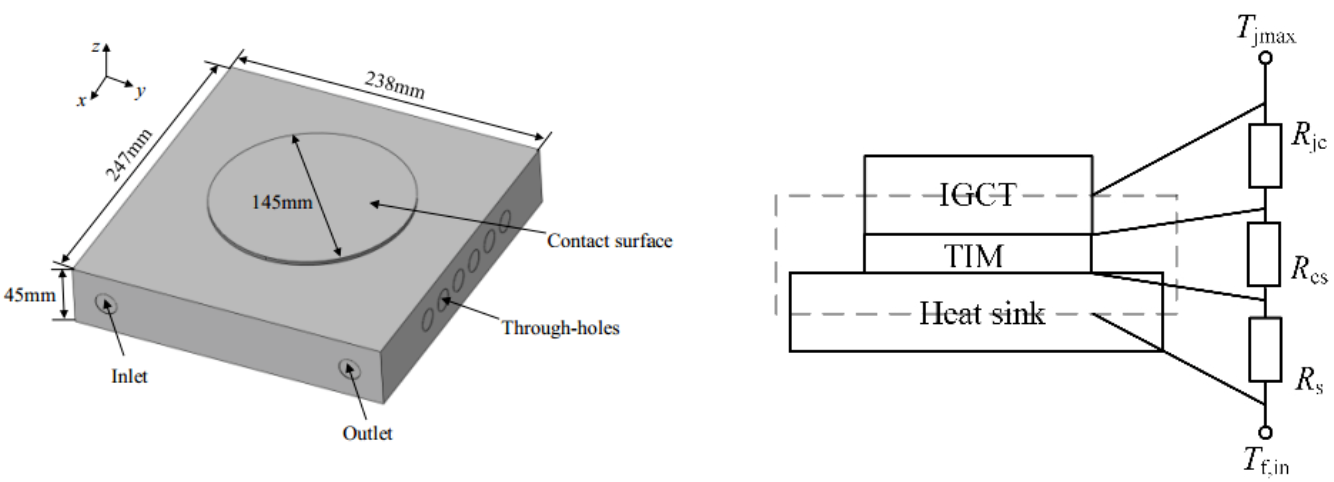

图2.(左) 5kA IGCT水冷散热器外形尺寸图。(右)散热器与IGCT的等效热路图。

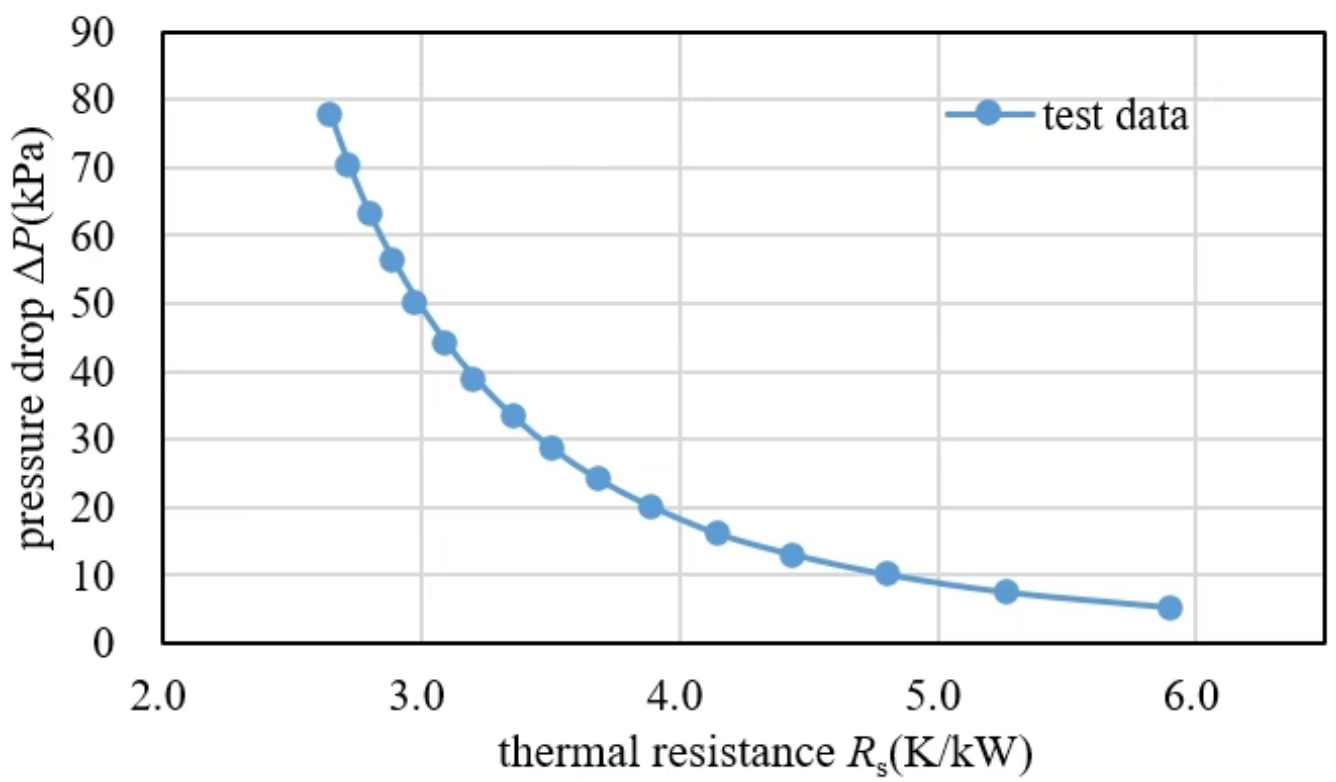

图3 Rs vs. ΔP。


图4 本文研究了四种热沉的物理模型:(a)直热沉,(b)蛇形热沉,(c)螺旋热沉,(d)ZMPS热沉。

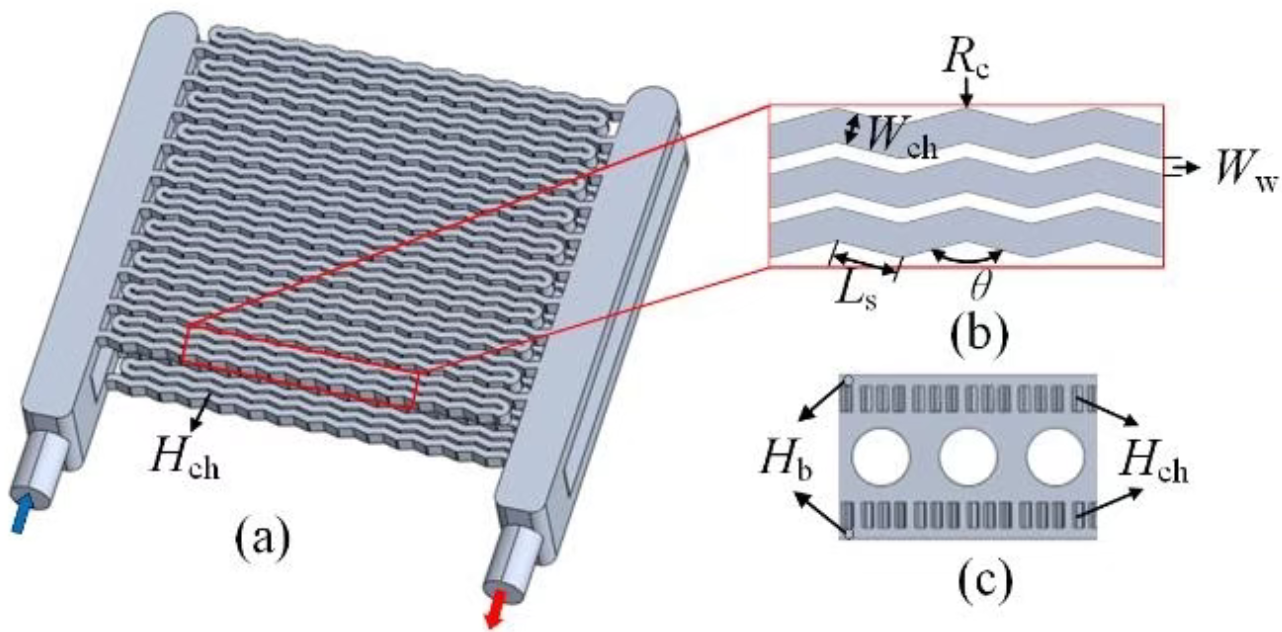

图5 ZMPS散热器示意图:(a)流体域,(b)通道(局部放大),(c)y方向横截面(局部)。

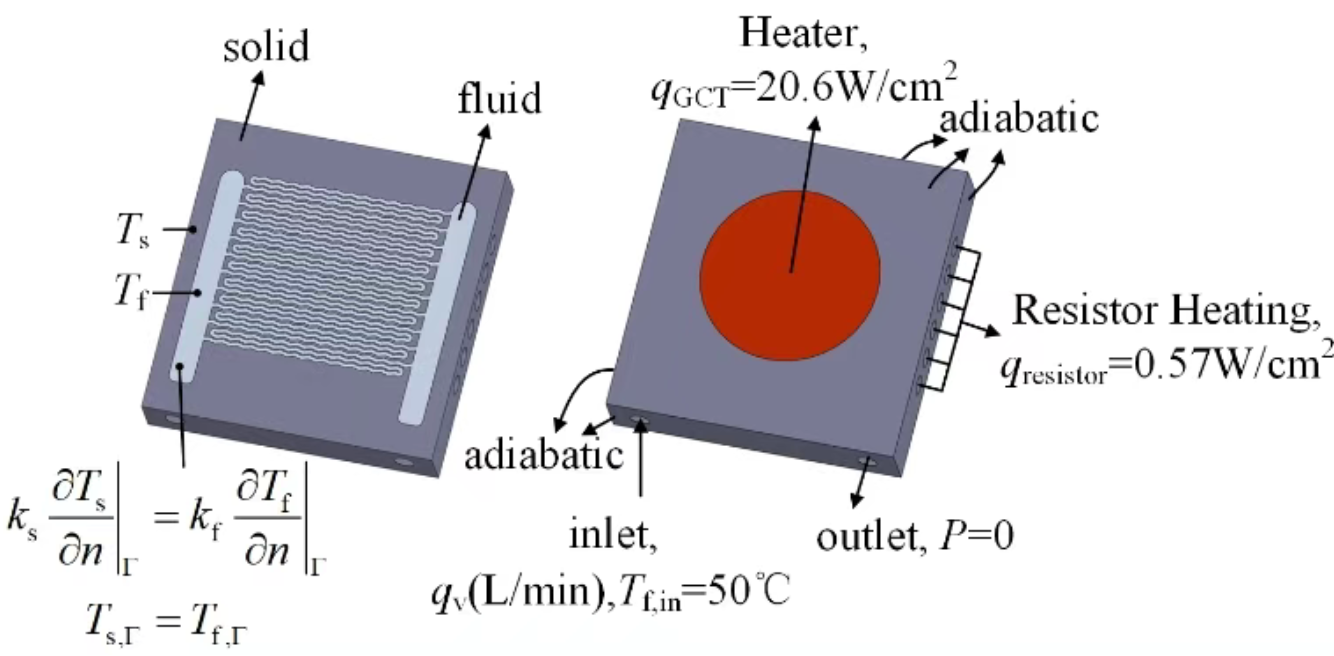

图6.模型边界条件。

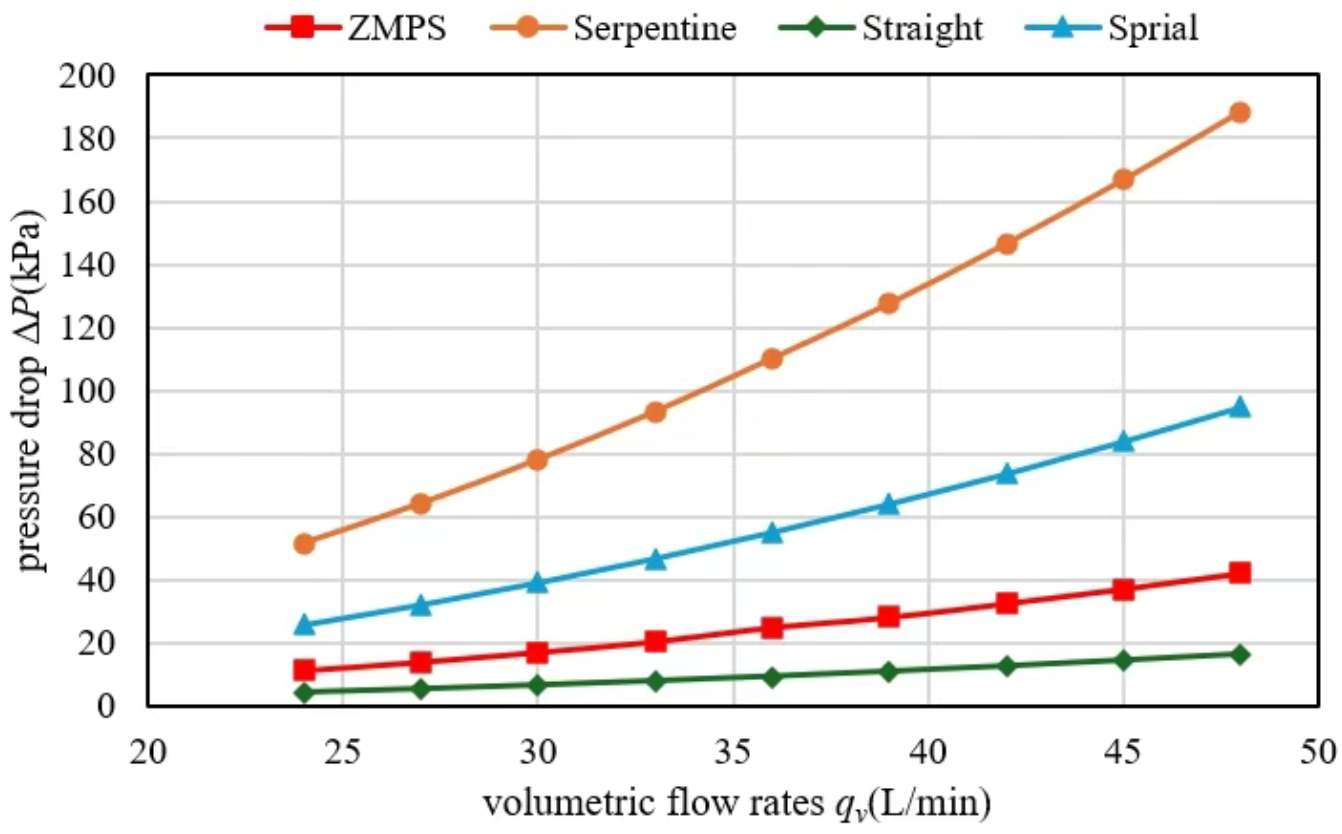

图7.四种设计在qv = 24~48 L/min时ΔP与qv的关系.


图8.四种设计在qv = 27 L/min时通道高度(z=Hch/2)中心处横截面的压力等值线:(a)直线,(b)ZMPS,(c)螺旋,(d)蛇形。

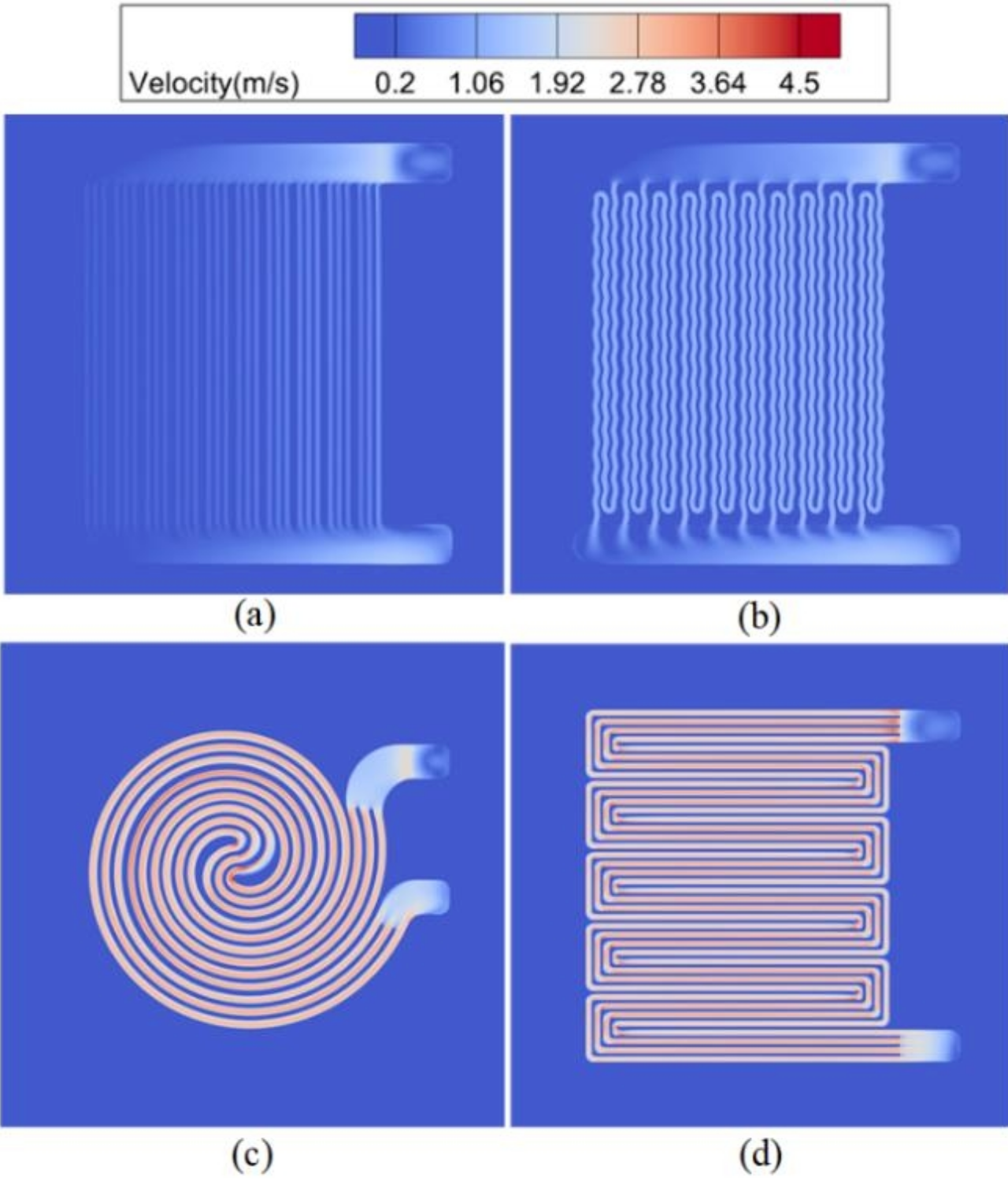

图9.在qv = 27 L/min时,四种设计的通道高度(z=Hch/2)中心处横截面的速度等值线:(a)直线,(b)ZMPS,(c)螺旋,(d)蛇形。


图10.在qv = 24~48 L/min时,四种设计的Rs与qv的关系。

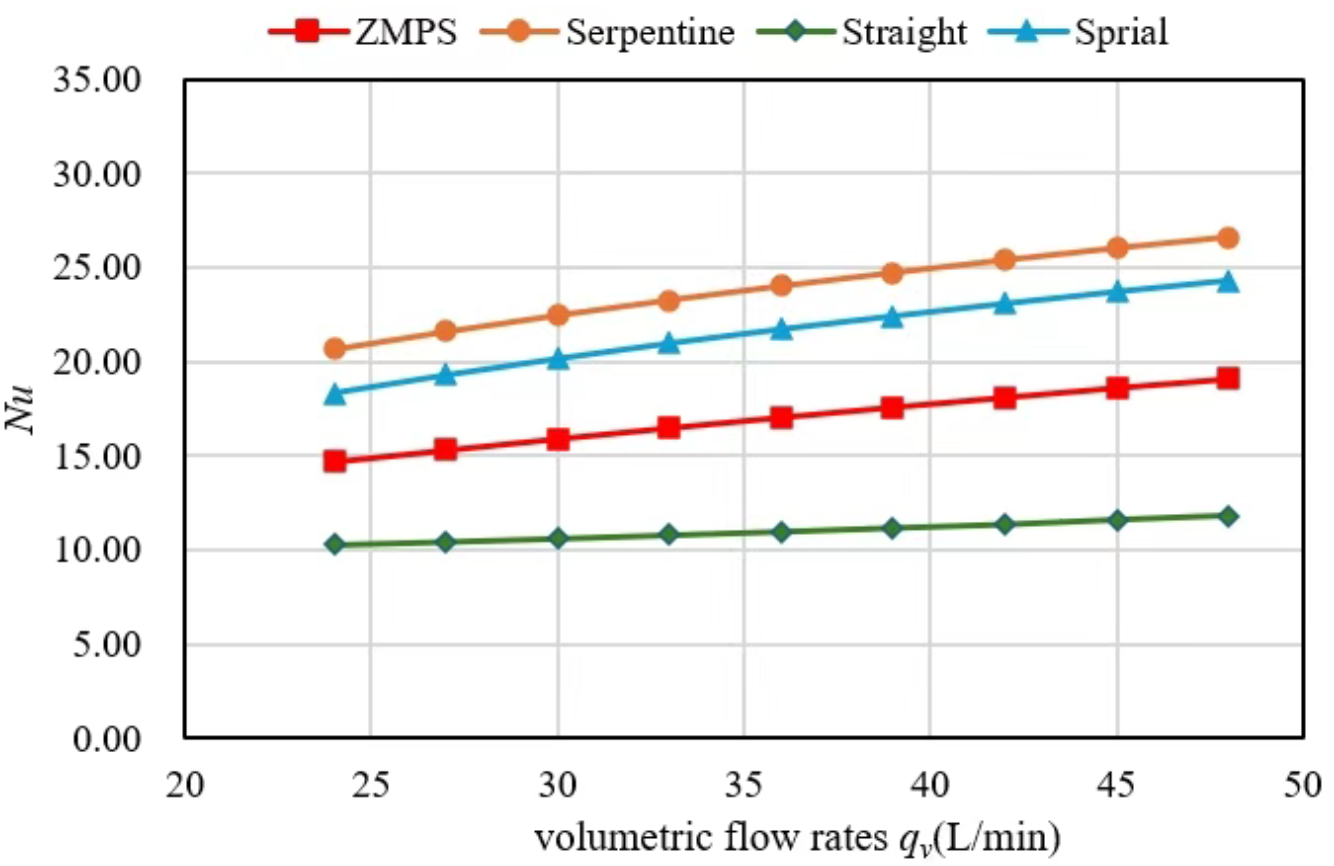

图11.在qv = 24~48 L/min时,四种设计的Nu与qv的关系。


图12.不同平均流速(vavg= 2、2.5、3、3.5 m/s)下四种设计的Nu。


图13.在qv = 27 L/min时,四种设计的散热器源表面和冷却剂流路上的温度等值线:(a)直线,(b)ZMPS,(c)螺旋,(d)蛇形。

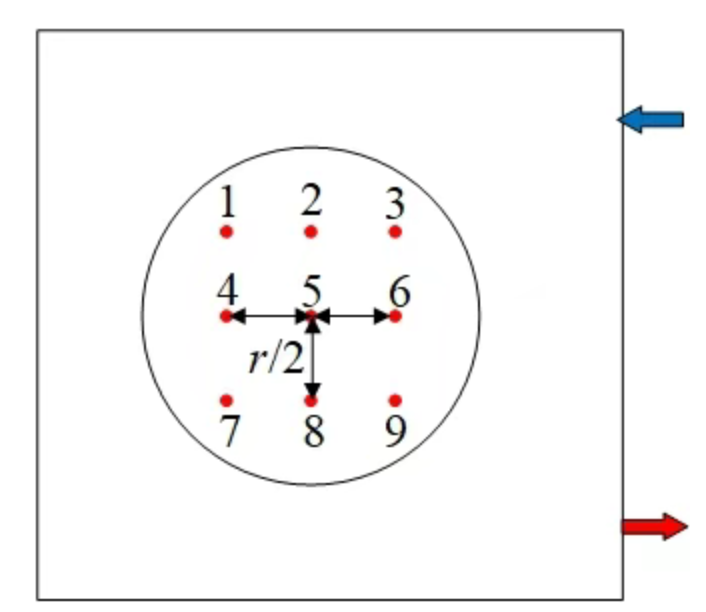

图14.温度不均匀性评估的测量点位置

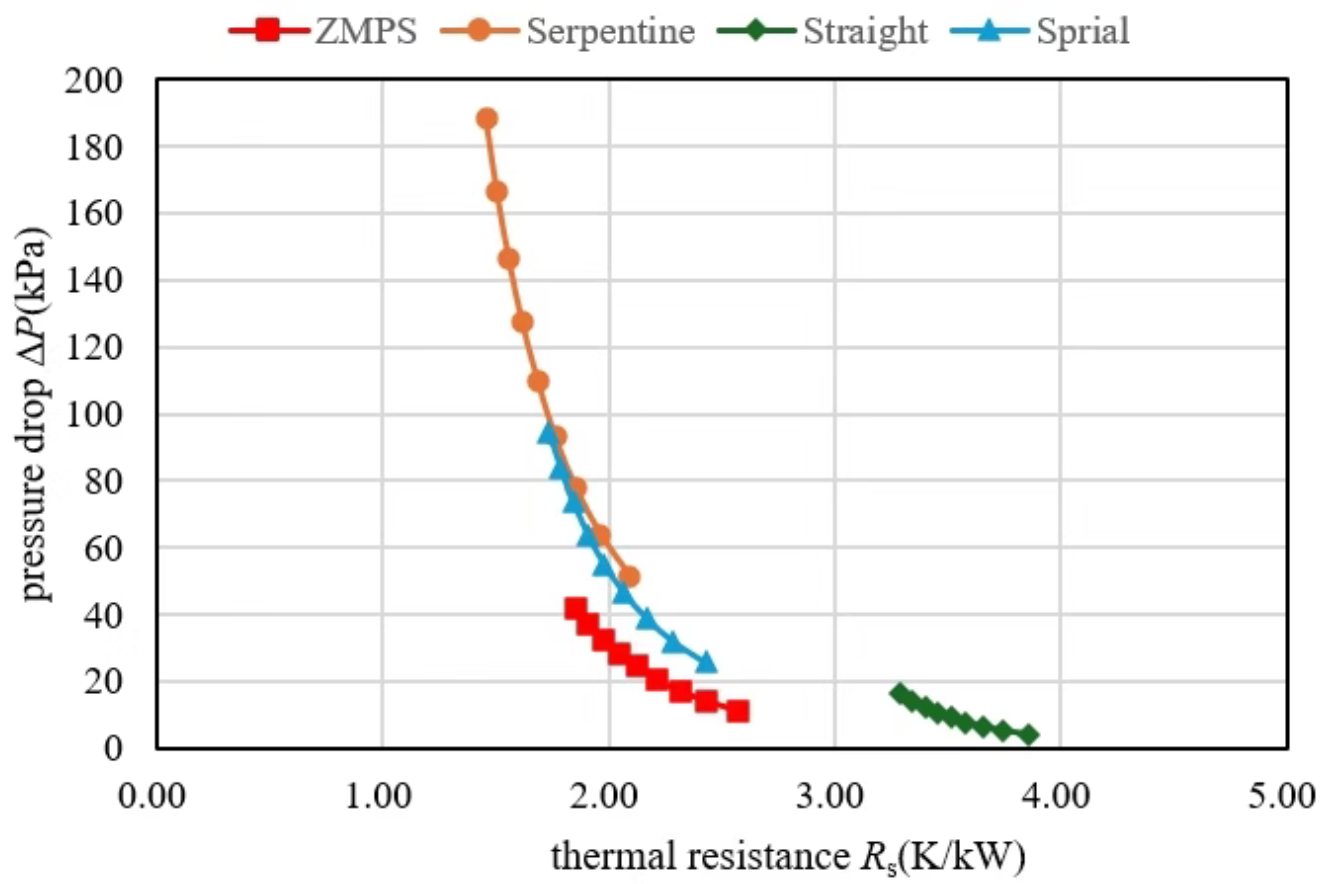

图15.在qv =24~48 L/min时,四种设计的ΔP与Rs的关系。


图16.测试平台。
